SOLIDWORKS電氣原理圖之間的跳轉技巧
發布日期:2025-07-17 瀏覽次數:48

在工控項目中繪制電氣原理圖時,往往一頁圖紙無法完整的繪制完設備的原理,這個時候就需要使用到中斷轉移功能。



中斷轉移: 用于原理圖不同圖紙間的電位延續或信號的跳轉,通過跳轉符號來表達不同圖紙間同電位或信號的連接邏輯。

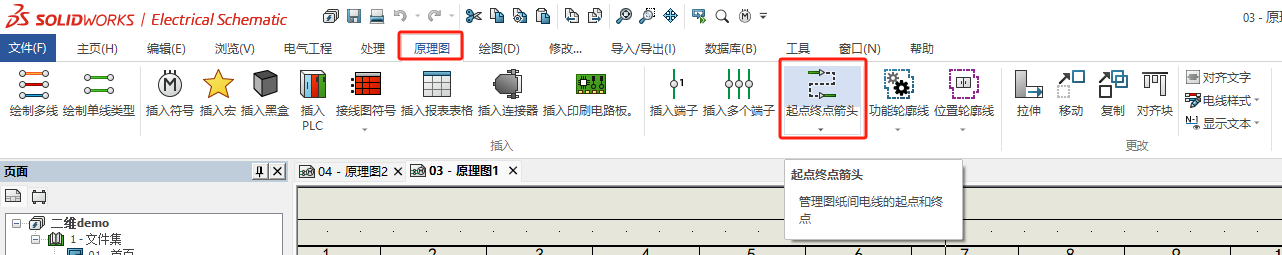

比如我們需要將兩頁的多線連接起來,表示他們是同電位傳遞的,就可以點擊工具欄中【原理圖】-【起點終點箭頭】。

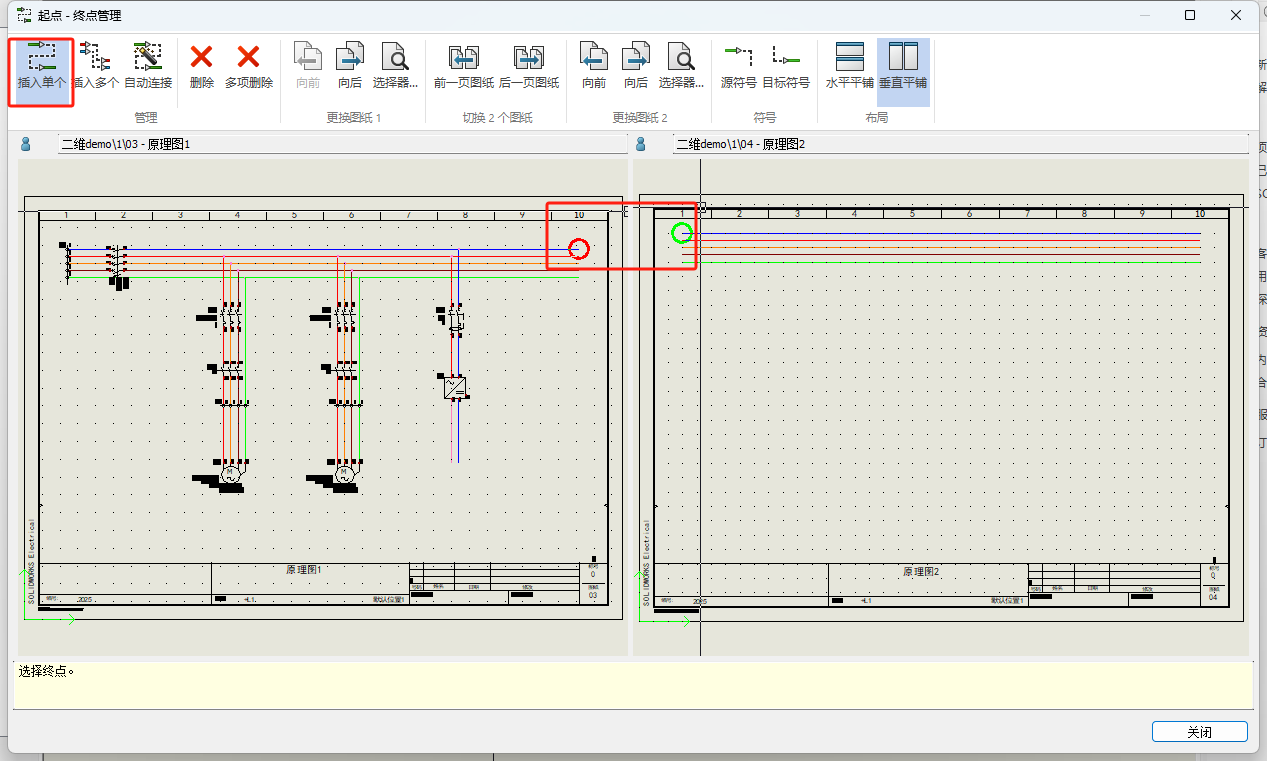

打開【起點終點管理】對話框。





在此對話框下可對不同圖紙的電位或信號進行跳轉連接,單擊【插入單個】鼠標指針移至兩張不同圖紙上時,會自動捕捉圖紙上的電位點并出現綠色圓標。選擇【更換圖紙1或2】【向前】或【向后】或【選擇器】選出需要電位轉移或信號跳轉的兩張圖紙,綠色圓標分別去選擇需要轉移的電位。

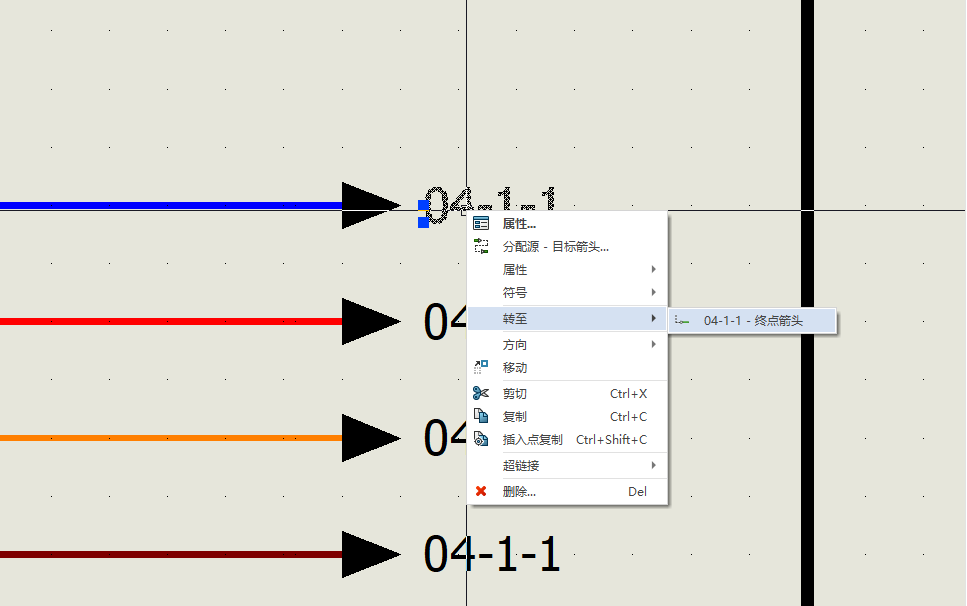

點擊添加完成后就會出現箭頭樣式的符號,并且在符號附近會有關聯參考來表示跳轉去哪一頁圖紙的哪一行哪一列。同時可以使用右鍵轉至命令或者直接雙擊左鍵來進行跳轉。



當然如果不滿意交叉引用這個字體或格式,我們也可以在配置里修改

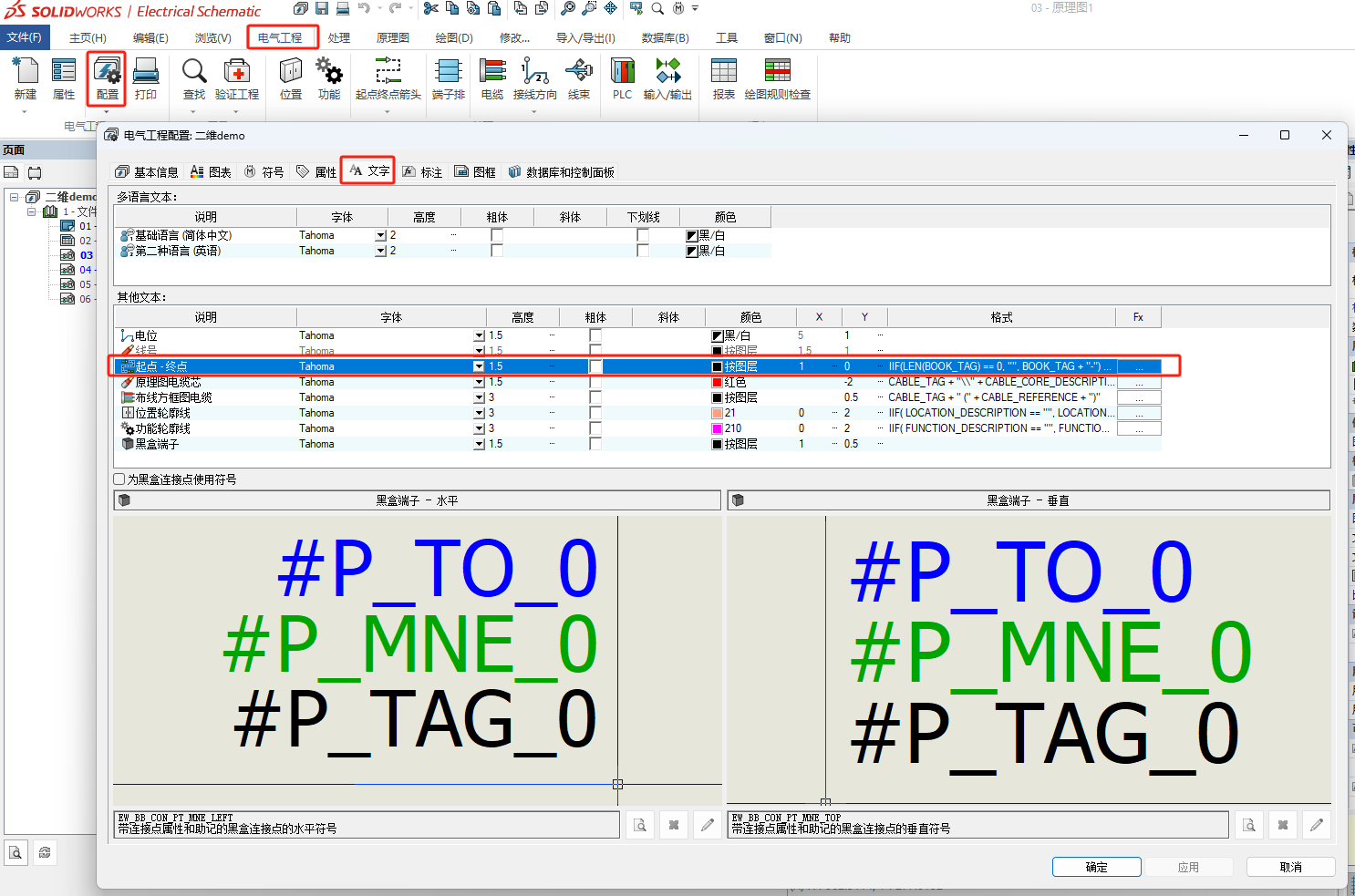

在【電氣工程】-【配置】-【文字】中可以找到起點終點箭頭這一行,在這里可以修改字體格式、高度、顏色、坐標偏移編號格式等等。





詳細的修改方法如下視頻:
